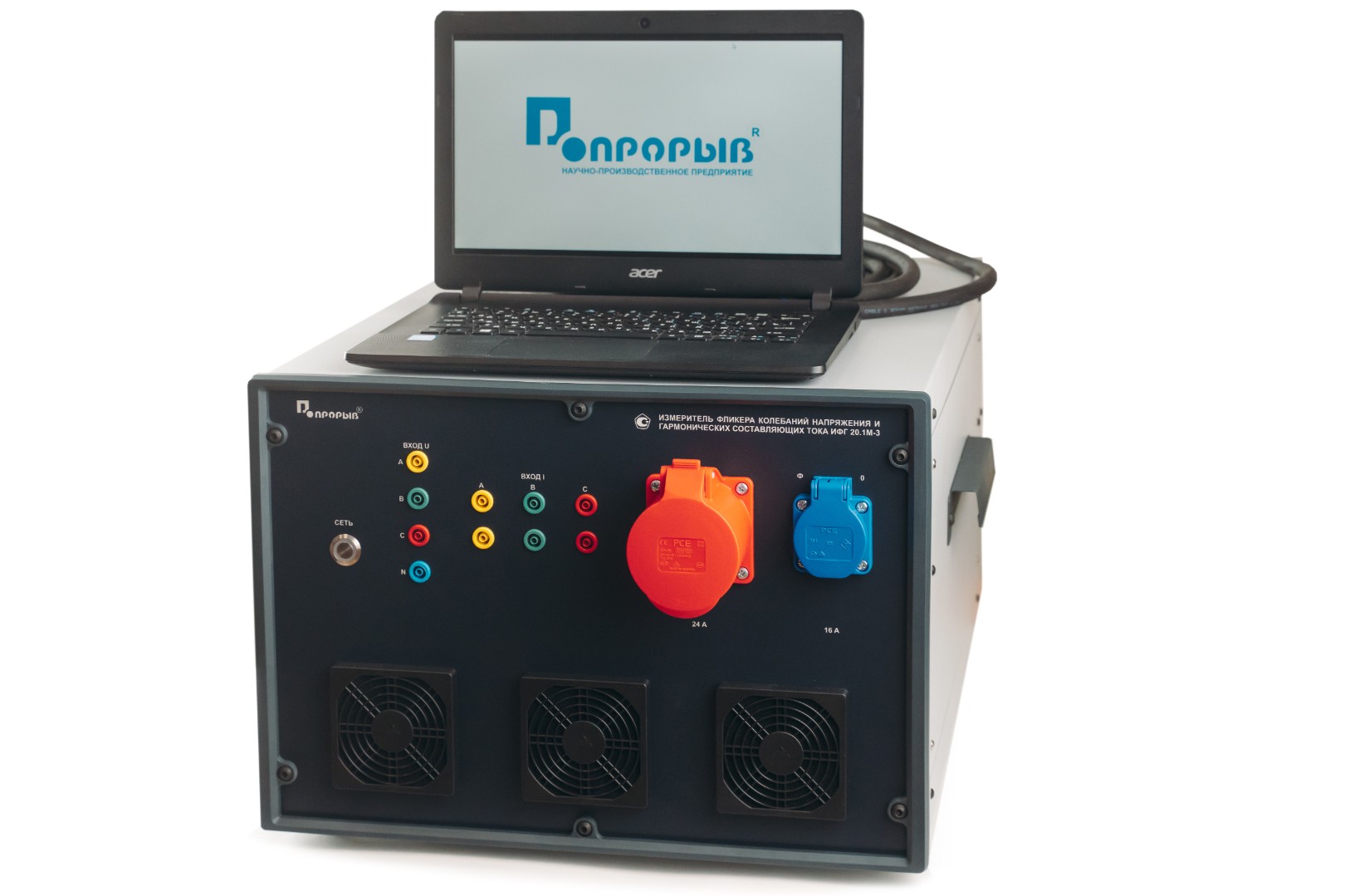

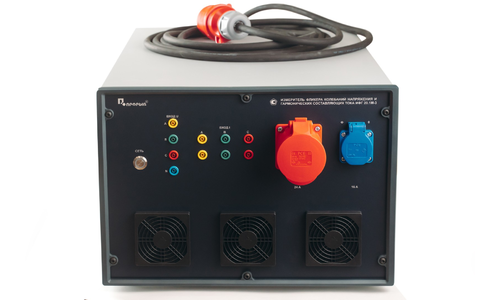

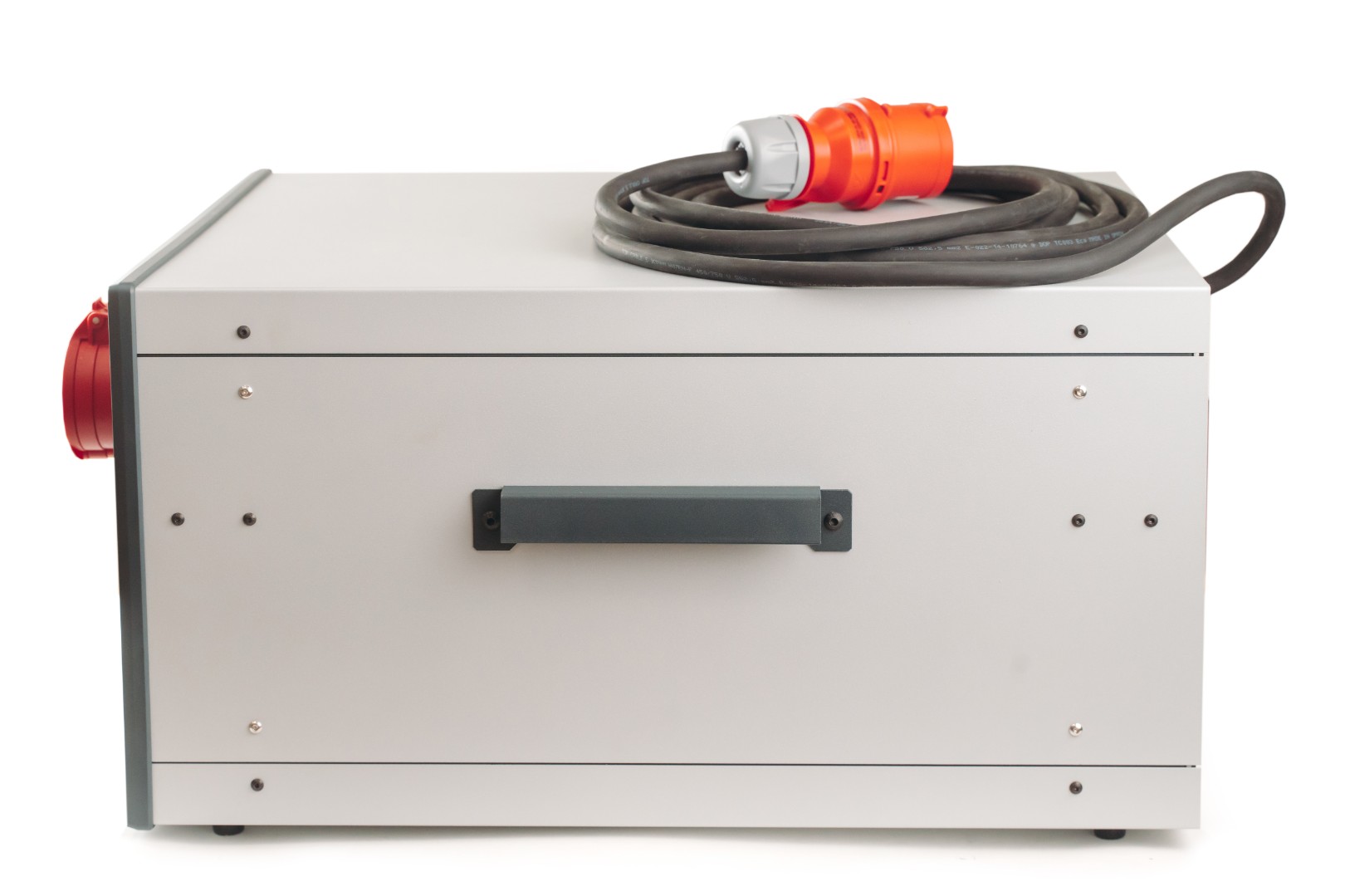

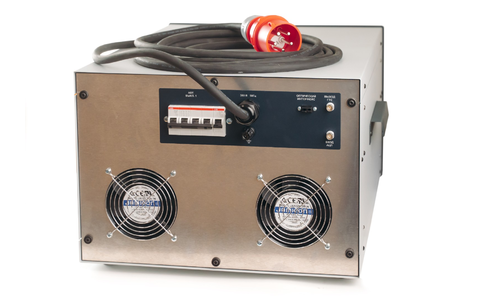

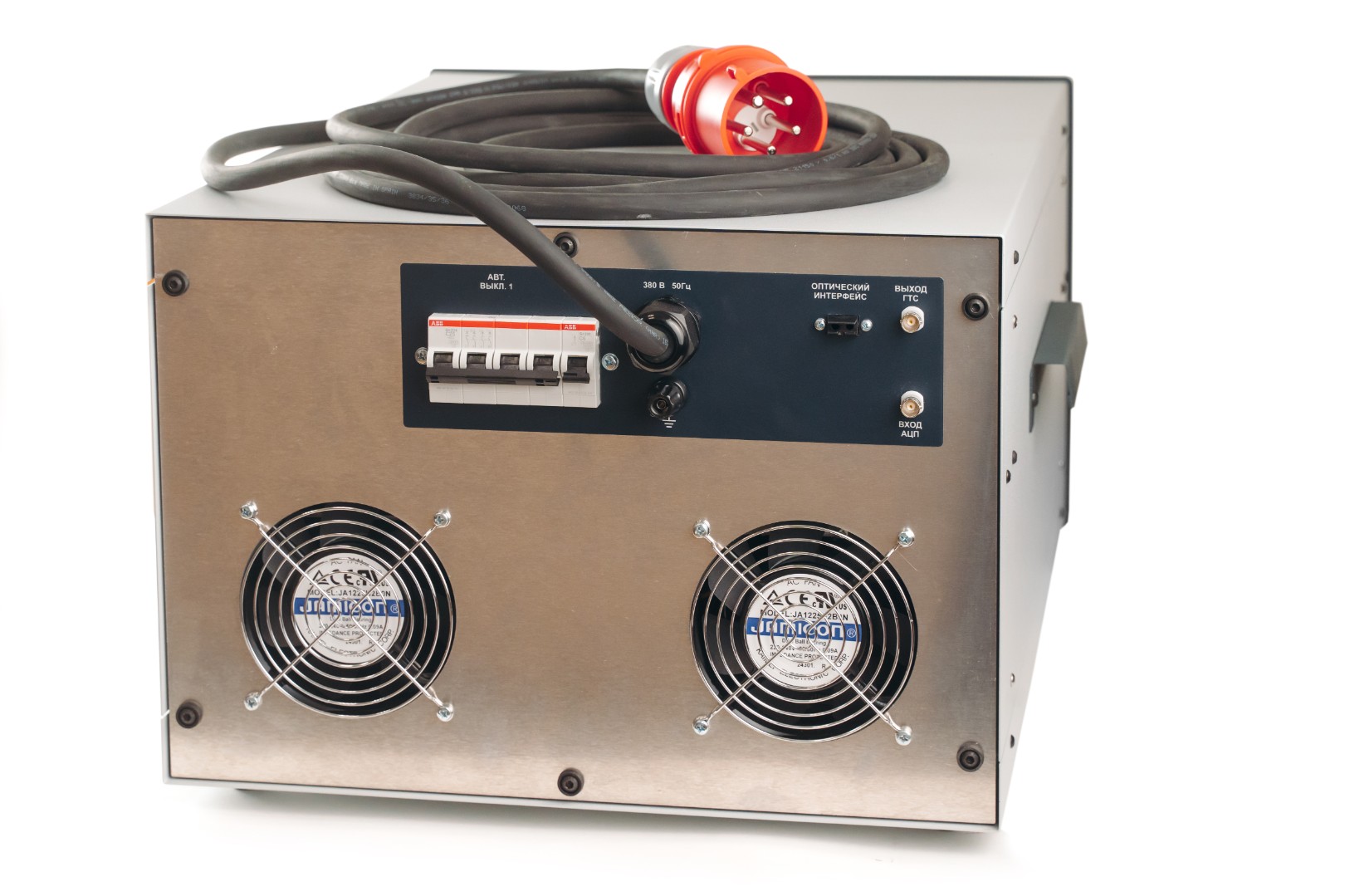

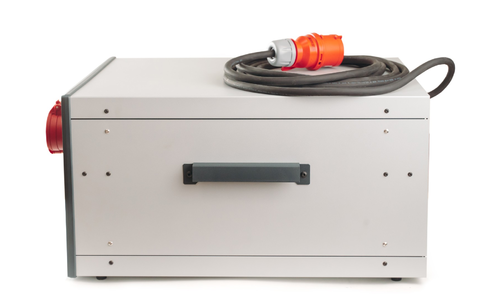

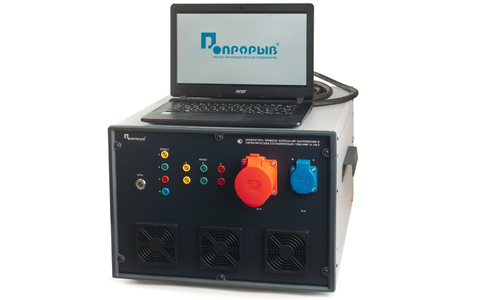

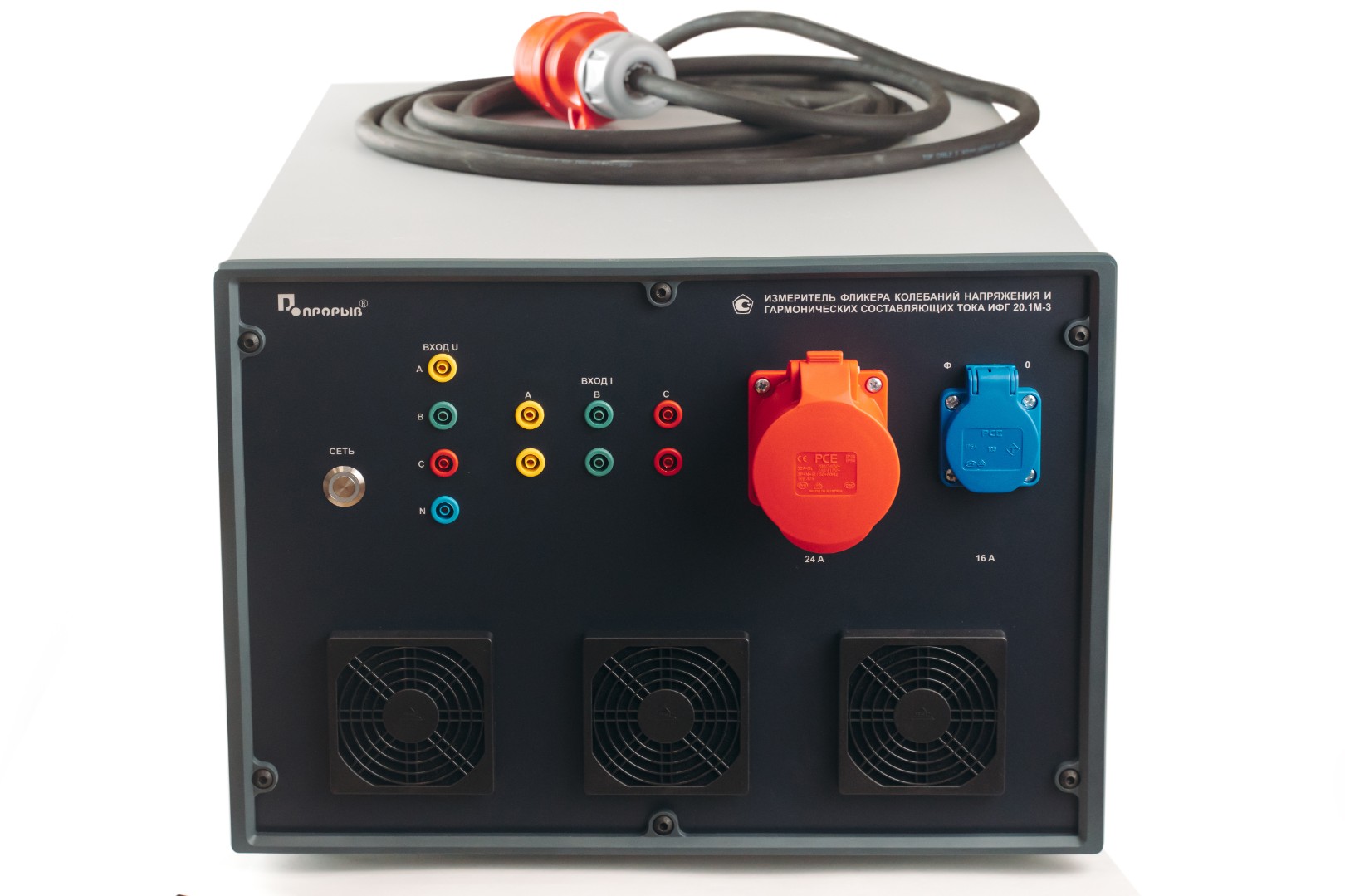

ИФГ 20.1М-3
Измеритель фликера, колебаний напряжения и гармонических составляющих тока (выход 1 фаза до 24А)

ИФГ 20.1М-3 — трёхфазный измерительный комплекс для проверки, насколько оборудование «засоряет» сеть: сколько гармоник тока оно создаёт и вызывает ли мерцание света (фликер) у соседних потребителей. Без такой проверки промышленное оборудование, станки, кондиционеры, зарядные станции и мощная электроника не проходят сертификацию по требованиям электромагнитной совместимости. Встроенный стабилизированный трёхфазный источник 380/220 В с чистой синусоидой питает изделие током до 24 А в каждой фазе, а прибор сам измеряет гармоники до 40-й, дозы фликера и изменения напряжения.

Измеритель внесён в Государственный реестр средств измерений (рег. № 58231-14) и обеспечивает испытания по ГОСТ IEC 61000-3-2-2021, ГОСТ 30804.3.2-2013 (заменён ГОСТ IEC 61000-3-2-2021), ГОСТ IEC 61000-3-3-2015, ГОСТ 30804.3.3-2013, ГОСТ 30804.3.11-2013 (заменён ГОСТ IEC 61000-3-11-2022), ГОСТ IEC 61000-3-12-2016, ГОСТ 30804.3.12-2013 и ГОСТ Р 51317.4.15-2012 (отменён; заменён ГОСТ IEC 61000-4-15-2014).

Где используется

• Испытательные лаборатории и центры. Сертификационные испытания однофазного и трёхфазного оборудования на эмиссию гармоник тока, колебания напряжения и фликер;
• Промышленное оборудование. Станки, приводы, сварочное и климатическое оборудование с током потребления более 16 А;
• Бытовая и коммерческая техника. Проверка изделий с питанием 220/230 и 380/400 В перед выходом на рынок ЕАЭС;
• Разработка. Отладка схем коррекции коэффициента мощности и входных фильтров до сертификации.

Преимущества

Почему выбирают ИФГ 20.1М-3

• Результатам доверяют — прибор внесён в Госреестр СИ, протоколы испытаний принимаются при сертификации;
• Однофазные и трёхфазные испытания — восемь стандартов на эмиссию гармоник и фликер, включая оборудование с током более 16 А;
• Всё для испытания в одной стойке — эталонный трёхфазный источник, измерительный блок и программа, отдельная сеть с низкими искажениями не нужна;
• Российская разработка и производство — гарантия 24 месяца, срок службы 10 лет.
