Основные ошибки при проведении испытаний на ЭМС

Испытания на электромагнитную совместимость позволяют определить, способно ли электротехническое или электронное оборудование сохранять требуемую работоспособность при воздействии электромагнитных помех и не создавать недопустимых помех для других устройств. При этом достоверность результата зависит не только от характеристик самого изделия, но и от того, насколько правильно подготовлены испытания, выбрано оборудование, воспроизведены условия воздействия и зафиксированы результаты.

Какие ошибки чаще всего допускают при испытаниях на ЭМС?

Основные ошибки при проведении испытаний на ЭМС связаны с неправильным выбором нормативного документа, нарушением схемы испытаний, неверной настройкой генераторов и измерительных приборов, некорректным размещением оборудования и кабелей, выбором неподходящего режима работы испытуемого устройства и ошибочной оценкой его реакции на воздействие.

Даже небольшое отклонение от установленной методики способно повлиять на результат. В итоге исправное оборудование может не пройти испытание либо, наоборот, изделие с недостаточной помехоустойчивостью будет ошибочно признано соответствующим требованиям.

Почему нельзя начинать испытания без определения нормативных требований?

Одна из наиболее серьезных ошибок возникает еще до включения испытательного оборудования — когда не определено, по какому нормативному документу и по каким требованиям должно испытываться изделие.

Для различных видов воздействий применяются отдельные стандарты. Например, ГОСТ 30804.4.2-2013 устанавливает требования и методы испытаний технических средств на устойчивость к электростатическим разрядам, а ГОСТ 30804.4.4-2013 — к повторяющимся наносекундным импульсным помехам. Оба стандарта предусматривают определенные процедуры проведения испытаний и требования к условиям воздействия.

Нельзя просто выбрать «типовое» значение напряжения или использовать схему, применявшуюся для другого изделия. Перед началом работ необходимо установить применимые нормативные документы, степень жесткости воздействия, порты оборудования, на которые должна подаваться помеха, критерии качества функционирования и другие условия.

Особое внимание требуется при использовании старой технической документации. Нормативная база меняется: отдельные стандарты заменяются новыми документами или перестают применяться. Поэтому перед испытаниями важно проверить актуальный статус стандарта и действующие требования.

К чему приводит отсутствие подробного плана испытаний?

Проведение испытаний без заранее подготовленной программы часто приводит к пропуску отдельных режимов и невозможности корректно повторить результат.

До начала испытаний необходимо определить, какие воздействия будут применяться, в какой последовательности они проводятся, какие порты изделия проверяются, какие рабочие режимы используются и по каким признакам оценивается результат.

Особенно это важно для сложного оборудования с несколькими интерфейсами, линиями питания и режимами функционирования. Если часть входов или выходов не была проверена, результат испытания не всегда можно считать полноценным.

Хорошая программа испытаний фактически становится сценарием работы: специалист должен иметь возможность провести проверку повторно в тех же условиях и получить сопоставимый результат.

Почему неправильная схема испытаний искажает результаты?

Методики испытаний на ЭМС предусматривают определенную конфигурацию испытуемого технического средства, вспомогательного оборудования, генераторов помех, кабелей, устройств связи-развязки и других элементов.

Произвольное изменение схемы может изменить характер воздействия.

Например, при испытаниях на наносекундные импульсные помехи стандарт устанавливает общие правила оценки функционирования технического средства при воздействии помех на порты электропитания, сигналов, управления и заземления.

Если подключить помеху к другому участку цепи, изменить способ связи или использовать неподходящее вспомогательное устройство, фактическое воздействие на изделие будет отличаться от предусмотренного методикой.

Поэтому схема должна не просто «работать», а соответствовать требованиям конкретного вида испытаний.

Почему важно правильно размещать испытуемое оборудование?

При испытаниях на ЭМС значение имеет не только электрическая схема подключения, но и физическое расположение элементов испытательной установки.

Расстояние между устройствами, положение кабелей, высота размещения оборудования, расположение относительно опорной поверхности и другие параметры способны влиять на распространение и связь электромагнитных помех.

Ошибка возникает, когда испытатель стремится удобно разместить оборудование, не учитывая требования методики. Например, меняет расположение кабелей, объединяет их в жгуты, располагает вспомогательные устройства слишком близко к испытуемому изделию или изменяет установленную конфигурацию после начала проверки.

В результате при повторном испытании в другой лаборатории воздействие может оказаться другим.

Поэтому конфигурацию испытательной установки желательно не только выдерживать согласно требованиям, но и фиксировать в протоколе, в том числе с помощью фотографий или схем.

Почему положение и длина кабелей имеют значение?

Кабели являются важной частью испытательной установки. Они способны как проводить помехи непосредственно к оборудованию, так и участвовать в их электромагнитной связи.

Поэтому произвольное изменение длины, расположения или способа прокладки кабеля может повлиять на результат.

Распространенная ошибка — стремление «навести порядок» на рабочем месте: лишнюю часть кабеля сворачивают, укладывают вместе несколько линий или располагают их иначе, чем предусмотрено методикой.

В обычной эксплуатации это выглядит безобидно. В условиях испытаний на ЭМС такие изменения способны заметно изменить характер воздействия.

Перед проверкой необходимо определить конфигурацию кабелей и сохранять ее на протяжении соответствующей серии испытаний.

Чем опасно неправильное заземление?

Ошибки в организации заземления относятся к наиболее неприятным, поскольку внешне испытательная установка может выглядеть совершенно исправной.

Дополнительные соединения с землей, неправильная длина проводников, плохой контакт или непредусмотренное соединение корпусов оборудования способны изменить путь протекания токов и характер воздействия помехи.

В результате можно получить как завышенную, так и заниженную устойчивость изделия.

Перед испытанием необходимо проверить схему заземления всех элементов установки и исключить случайные соединения, появившиеся через измерительное, вспомогательное или компьютерное оборудование.

Особенно внимательно следует относиться к изделиям, которые в реальных условиях могут эксплуатироваться с несколькими вариантами заземления.

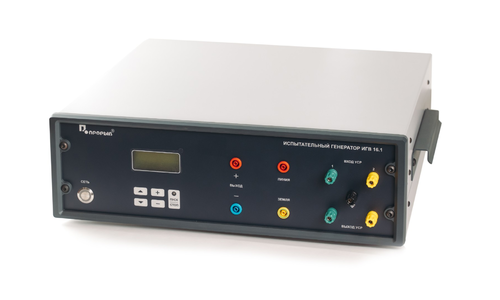

Что происходит при неправильной настройке генератора помех?

Наличие подходящего генератора само по себе еще не гарантирует правильность испытания. Необходимо убедиться, что установлены требуемые параметры воздействия.

В зависимости от типа проверки это могут быть амплитуда, полярность, частота повторения, длительность воздействия, количество разрядов и другие характеристики.

Например, требования к электростатическим разрядам и наносекундным импульсным помехам установлены отдельными стандартами именно потому, что это разные виды электромагнитного воздействия с различными параметрами и процедурами испытаний.

Нельзя ориентироваться только на значение, указанное на дисплее генератора. Испытательное оборудование должно быть технически исправно, а его характеристики должны обеспечивать формирование воздействия, предусмотренного методикой.

Особенно опасна ситуация, когда используются сохраненные настройки предыдущего испытания. Внешне процесс проходит нормально, однако изделие фактически испытывается в других условиях.

Почему нельзя использовать оборудование без проверки его состояния?

Генераторы помех, измерители, пробники, устройства связи-развязки и другие элементы испытательной системы должны сохранять установленные характеристики.

Со временем параметры оборудования могут изменяться из-за износа элементов, ремонта, транспортировки или других факторов. Неисправность также не всегда проявляется в виде очевидного отказа. Генератор может включаться и формировать воздействие, но его фактические характеристики уже будут отличаться от необходимых.

Поэтому перед работой проверяют состояние оборудования, наличие необходимой документации и соблюдение установленных для него процедур метрологического или технического контроля.

Использование непроверенного оборудования ставит под сомнение весь результат, особенно если испытание должно подтвердить соответствие продукции обязательным или договорным требованиям.

Почему испытания нужно проводить в реальном рабочем режиме изделия?

Еще одна типичная ошибка — проверять устройство в наиболее простом или удобном режиме.

При этом разные функции изделия могут иметь различную чувствительность к электромагнитным воздействиям. Устройство, которое стабильно работает в режиме ожидания, может реагировать на помеху иначе во время передачи данных, выполнения вычислений, управления исполнительными механизмами или при максимальной нагрузке.

Поэтому необходимо определить режимы, наиболее полно характеризующие нормальную работу изделия.

Если техническое средство имеет несколько значимых режимов, испытания могут потребоваться для каждого из них либо для наиболее критичного режима.

Смысл проверки состоит не в том, чтобы добиться прохождения испытания при минимальной нагрузке, а в том, чтобы убедиться в устойчивости изделия в условиях, соответствующих его реальному применению.

Почему опасно не контролировать работу изделия во время испытания?

Некоторые нарушения невозможно обнаружить после завершения воздействия.

Оборудование может кратковременно потерять связь, выдать ошибочные данные, изменить значение параметра, пропустить команду или выполнить нежелательное действие, а затем самостоятельно восстановить нормальную работу.

Если специалист оценивает состояние только до и после испытания, подобный сбой останется незамеченным.

Поэтому функциональные параметры необходимо контролировать в ходе воздействия. Для сложных систем может использоваться вспомогательное контрольное оборудование или программные средства регистрации.

При этом сама система контроля не должна существенно изменять условия испытаний или создавать дополнительные пути проникновения электромагнитных помех.

Можно ли считать любое кратковременное нарушение отказом?

Не всегда. Одна из сложных частей испытаний на ЭМС — правильная оценка реакции изделия.

Для конкретной продукции заранее устанавливаются критерии качества функционирования. В зависимости от применимых требований определенное кратковременное ухудшение характеристик может быть допустимым, если после прекращения воздействия устройство самостоятельно восстанавливает работу.

В других случаях даже кратковременный сбой может считаться неприемлемым. Особенно если речь идет о системах управления, безопасности, медицинской технике или другом оборудовании, где ошибочное действие способно иметь серьезные последствия.

Поэтому ошибочно сначала провести испытание, а затем решать, считать наблюдавшееся поведение отказом или нет.

Критерии соответствия необходимо определить до начала проверки.

Почему нельзя менять условия испытаний после получения неудовлетворительного результата?

Когда устройство впервые не выдерживает воздействие, возникает соблазн немного изменить расположение кабеля, подключение, заземление или положение оборудования и повторить проверку.

С точки зрения поиска причины отказа такой подход может быть полезен. С точки зрения подтверждения соответствия это уже другое испытание.

Если после изменения конфигурации изделие начало работать устойчиво, необходимо установить, что именно изменилось и соответствует ли новая схема установленным требованиям.

Все подобные корректировки должны фиксироваться. Иначе возникает ситуация, когда в итоговом протоколе указана одна схема, а положительный результат фактически получен при другой.

Во время предварительной отладки конфигурацию можно менять для поиска слабого места. При официальной проверке условия должны быть воспроизводимыми и соответствовать утвержденной методике.

Почему важно учитывать последовательность испытаний?

Комплексная проверка ЭМС может включать несколько видов воздействий. При этом предыдущий тест иногда способен повлиять на дальнейшее поведение изделия.

Например, воздействие может вызвать скрытый сбой, изменение настроек или повреждение элемента, которое не проявилось сразу. Если после этого выполнить следующую проверку без контроля состояния изделия, становится сложнее определить источник обнаруженной проблемы.

Между отдельными этапами желательно контролировать работоспособность технического средства и фиксировать его состояние.

Если в процессе испытаний обнаружено повреждение, необходимо определить, на каком этапе оно возникло, а не просто продолжать программу до конца.

К каким проблемам приводит плохое оформление результатов?

Даже технически правильно проведенное испытание теряет ценность, если невозможно понять, в каких условиях оно выполнялось.

Фраза «изделие испытание прошло» недостаточна. Результат должен быть воспроизводимым.

В документации необходимо отражать примененную методику, конфигурацию оборудования, режим работы технического средства, используемое испытательное и измерительное оборудование, параметры воздействия, точки или цепи приложения помех и выявленные изменения в работе изделия.

Если во время проверки происходили сбои, важно описывать не только факт нарушения, но и его характер: что именно произошло, при каком уровне воздействия, восстановилась ли работа автоматически и потребовалось ли вмешательство оператора.

Подробная фиксация особенно полезна при доработке изделия. Она позволяет инженерам не просто узнать, что устройство «не прошло ЭМС», а определить конкретное слабое место.

Как избежать ошибок при проведении испытаний на ЭМС?

Большинство ошибок можно предотвратить еще на этапе подготовки. Для этого необходимо начинать не с подключения генератора, а с анализа требований к конкретному изделию.

Следует заранее определить актуальные нормативные документы, виды воздействий, степени жесткости, критерии качества функционирования и рабочие режимы изделия. После этого формируется схема испытаний, подбирается подходящее оборудование и проверяется его техническое состояние.

Перед началом основной программы полезно выполнить контрольную проверку всей установки: убедиться в правильности соединений, заземления, расположения кабелей и вспомогательного оборудования.

Во время испытаний необходимо сохранять установленную конфигурацию и контролировать работу изделия непосредственно в процессе воздействия. Любые сбои и изменения условий следует фиксировать.

Правильно организованные испытания на электромагнитную совместимость позволяют не только подтвердить соответствие оборудования установленным требованиям, но и обнаружить слабые места конструкции до начала серийного производства или эксплуатации. Именно воспроизводимость условий, корректное формирование воздействия и объективная оценка реакции технического средства делают результаты испытаний действительно полезными.
